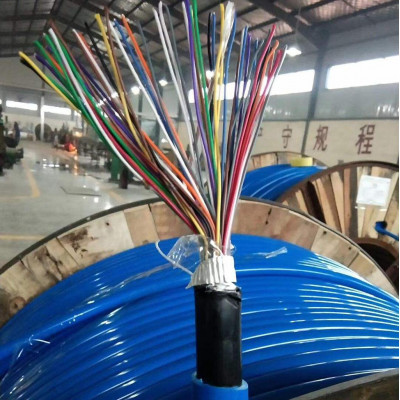

矿用通信电缆结构

??1、导线：退火裸铜线，铜线直径为0．30，0．42，0．52，0．60，0．70，0．80，0．90(mm)。

??2、绝缘材料：高密度聚乙烯或聚丙烯，按照全色谱标准标明绝缘线的颜色。

??3、绝缘线对：把二根不同颜色的绝缘线按不同的节距扭绞成对，并采用规定的色谱组合以便识别线对。

??4、通信电缆缆芯结构：以1对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。100对及以上线对的电缆加有1％的预备线对，但不超过6对。缆芯内的间隙用石油膏填充。

??5、缆芯包带：用聚脂薄膜带绕包。

??6、屏蔽：铜丝屏蔽或用轧纹(或不轧纹)金属带，金属带纵包于通信电缆缆芯包带之外。

??7、护套：蓝色低密度聚乙烯。也可提供双层护套的通信电缆。

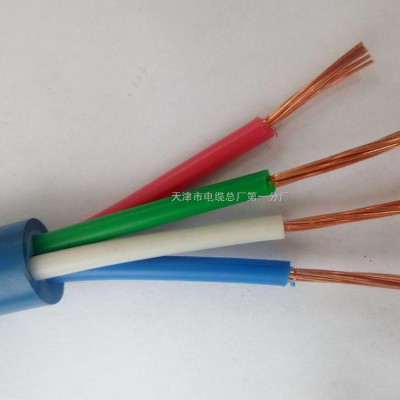

??MHYV(HUYV) 矿用聚乙烯绝缘、阻燃聚氯乙烯护套通信电缆 2-5 7/0.28 用于平巷、 斜巷及机电硐室

??MHYAV(HUYAV) 矿用聚乙烯绝缘、铝/聚乙烯粘结护层、阻燃聚氯乙烯护套通信电缆 10-100 1/0.81/1.0 用于较潮湿的斜井和平巷作通信线

??MHYA32(HUYA32) 矿用聚乙烯绝缘、铝/聚乙烯粘结护层、镀锌钢丝铠装、阻燃聚氯乙烯护套通信电缆 10-100 1/0.81/1.0 用于煤矿竖井或斜井作通信线

??MHJYV 4/0.28铜线+3/0.28钢线 1×2 2×2 煤矿用加强线芯聚乙烯绝缘聚氯乙烯护套通信电缆 用于机械损伤较高平巷和斜巷
