天津市电缆总厂第一分厂

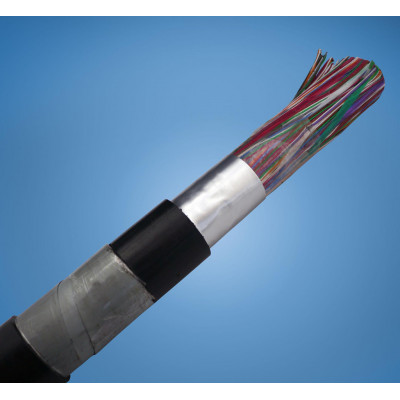

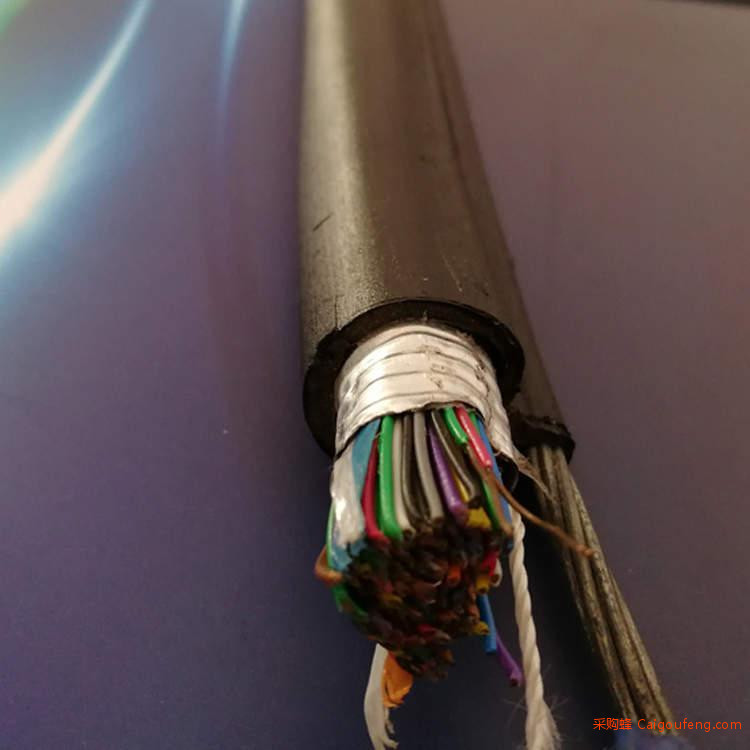

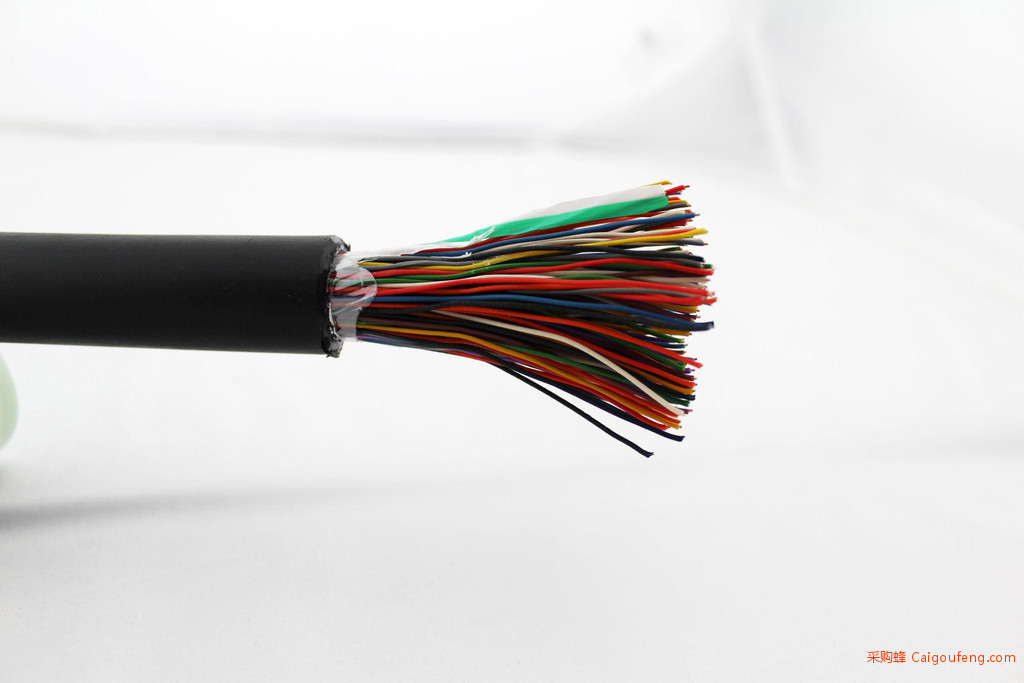

充油式通信电缆

＊2＊型号： HYAT、HYAT53、HYAT23、HYAT22（防水、地埋）

＊3＊用途：

实心绝缘填充型电缆适用于本地电信网的城市与乡镇电信线路，也适用于接入公用网的网线路。主要用於管道敷设。在缆芯中和屏蔽层的内外表面用石油膏填充和浇注处理，以防止水分侵入。在一30~C一60~C的环境条件下，电缆的机械和电气性能保持不变。

＊4＊结构：

1、导线：退火裸铜线，铜线直径为0．32，0．40，0．50，0．60，0．70，0．80，0．90(mm)。

2、绝缘材料：高密度聚乙烯或聚丙烯，按照全色谱标准标明绝缘线的颜色。

3、绝缘线对：把二根不同颜色的绝缘线按不同的节距扭绞成对，并采用规定的色谱组合以便识别线对。

4、缆芯结构：以25对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。100对及以上线对的电缆加有1％的预备线对，但z多不超过6对。缆芯内的间隙用石油膏填充。

5、缆芯包带：用聚脂薄膜带绕包。

6、屏蔽：用轧纹(或不轧纹)金属带，金属带纵包于缆芯包带之外。

7、护套：黑色低密度聚乙烯。也可提供双层护套的电缆。

＊5＊识别和长度标记：

电缆外表面有*性识别标记，标记间隔不大于1m，标记内容有：导线直径，线对数量，电缆型号，制造厂厂名代号及制造年份，长度标记以间隔不大于1m标记在外表面上，但与上述标记错开。
